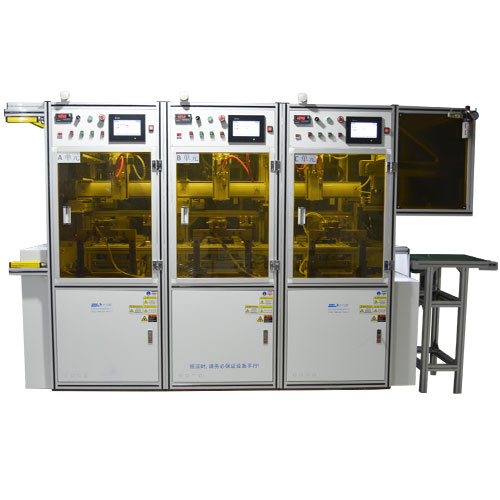

XY-570T多軸在線式自動點膠機

設備由3套五軸坐標機械手+2臺治具升降機構+1臺治具停留平臺+6臺子母治具/產品移動平臺+1臺取料機械手+1臺出料流水線+1套底部回流線+3套供膠泵體組合而成。 3個膠頭同時作業，產量成倍增長。正常工作時每個點膠設備的前后都有產品待料，待三個點膠設備完成后，流水線同步動作。...

立即咨詢立即咨詢

咨詢電話：4008603307

微信：郵箱：

產品特性
產品參數
行業應用
應用視頻

多軸在線式自動點膠機：

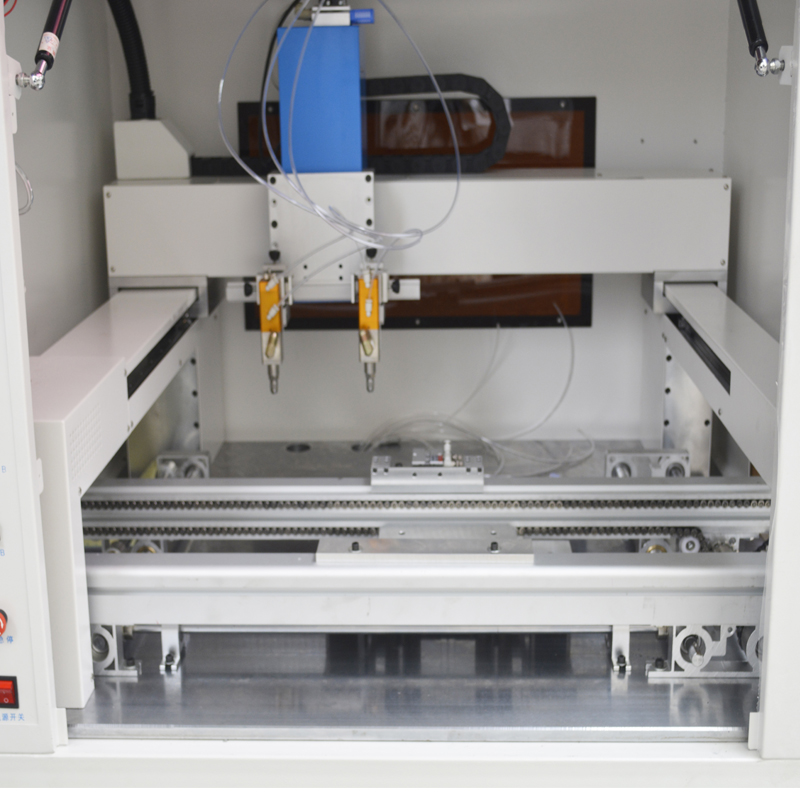

設備由3套五軸坐標機械手+2臺治具升降機構+1臺治具停留平臺+6臺子母治具/產品移動平臺+1臺取料機械手+1臺出料流水線+1套底部回流線+3套供膠泵體組合而成。 3個膠頭同時作業，產量成倍增長。正常工作時每個點膠設備的前后都有產品待料，待三個點膠設備完成后，流水線同步動作。流水線設置定位裝置，保證產品的快速移動和定位性，產品到位后氣缸頂起產品，翻轉軸夾緊產品實現翻板動作。

多軸在線式自動點膠機參數：

型號Model	XY-570T
有效運動行程 Working range(mm)	X400Y450Z180mm，第四、五軸為產品翻轉和膠閥擺動軸，根據客戶需求完成指定度數翻轉 The fourth and fifth axes are product turning and rubber valve swinging axis, which can complete the specified degree turning according to customers’ requirements
移動速度Moving speed(mm/s)	X/Y:500mm/s Z:300mm/s
控制方式 Programming mode	手持示教器teach pendant
重復精度 Repeatability accuracy	±0.03mm
直線運動方式 Drive mode	日本伺服電機+滾珠絲杠傳動 Japan servo motor + ball screw drive

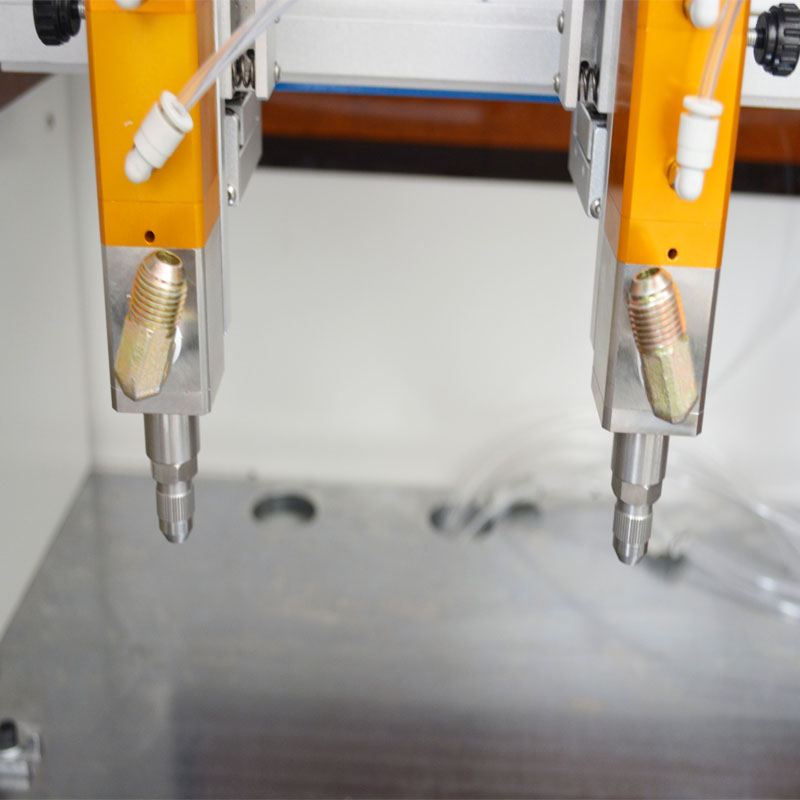

涂膠方式 Dispensing	高精度點膠閥3支 high precision dispensing valve 3 pcs
供膠方式 Glue supply	供膠系統3臺 Glue supply system 3 sets
PLC+人機 PLC + man machine	3套 high precision dispensing valve 3 pcs
輸入電源 Full-voltage	AC220V 50-60Hz
工作環境溫度 Operating temperature	10-40℃
工作環境濕度 Operating humidity	20-90% no condensation
氣壓要求 Pressure	0.4~0.8Mpa
外觀尺寸Dimension	約W3000L1330H1850mm（此尺寸僅供參考，具體請以實物為準）
重量 Weight	約500kg around500kg

廣泛應用于工業生產中，如集成電路、手袋、包裝盒、半導體封裝、印刷電路板、彩色液晶屏、電子元器件（如繼電器、揚聲器）、汽車部件等等。

選擇我們的4大理由

一站式服務商鑄就精良自動化產品

01: 嚴格的生產工藝深受眾多知名企業的認可

強大的自主研發能力及嚴格的品質監管體系，釆用先進的檢測設備嚴苛保保證產品出廠質量，保證了設備的工作穩定性和使用壽命

02: 規模優勢，產能保障11年專注自動化設備研發

公司面積12000平方米，現有員工100余人，匯集了大批高端技術、管理人才，通過不斷的研發創新，公司業務快速向全球擴展，擁有自主進出口權，并先后在浙江、江蘇、安徽、青島等地成立分公司，已為多家世界500強企業提供全自動解決方案。

03: 規格多品種齊全可滿足各種使用需求，助你輕松實現一站式采購！

致力于自動鎖螺絲機，在線式擰螺絲機，自動化灌膠機，ab點膠機,，多關節機械手的研發、生產與銷售，產品廣泛應用于新能源、3C電子、半導體、醫療、照明、塑膠五金等領域。

04: 規模優勢，產能保障11年專注自動化設備研發

公司面積12000平方米，現有員工100余人，匯集了大批高端技術、管理人才，通過不斷的研發創新，公司業務快速向全球擴展，擁有自主進出口權，并先后在浙江、江蘇、安徽、青島等地成立分公司，已為多家世界500強企業提供全自動解決方案。
